Навесное оборудование



Полунавесные плуги с регулируемой шириной захвата серии "Вариант"

ПП-7-35/50А

• Высокое качество пахоты (хороший оборот пласта, заделка растительных остатков и крошение почвы, равномерность по глубине).
• Высокая производительность, отсутствие технологических простоев.
• Экономия горючего (по сравнению с отечественными плугами других фирм от 5-ти литров/га).
• Возможность простой регулировкой оптимизировать прохождение линии тягового сопротивления плуга относительно трактора, что увеличивает его тяговые возможности.
• Хорошая манёвренность, ширина разворотной полосы – до 8 метров
• Повышенная прочность и жёсткость рамы и. как следствие, долговечность и надёжность в эксплуатации.
• Применение специальных высокопрочных материалов.
• Безаварийная работа (применение срезных предохранителей, защищающих плужные корпуса от поломки при наезде на препятствие).
• Возможность индивидуальной регулировки положения лемеха относительно дна и стенки борозды.
• Наглядность, простота и удобство регулировок.
• Полувинтовые плужные корпуса для пахоты на глубину 18-30 см либо 22-35 см, оснащены составными отвалами и составными лемехами, наплавленными твёрдым сплавом.
• Плуги могут работать как рыхлители, т.к. на их рамы вместо стоек с плужными корпусами можно установить рабочие органы (РГ) для объемного рыхления на глубину до 40 см, которые обеспечивают на период до 4-х лет:
• - полное устранение плужной подошвы;
• - повышенную способность взрыхленного слоя поглощать и накапливать атмосферные осадки и всегда имеющуюся в воздухе (даже в засушливый период) влагу;
• - оптимальное крошение почвы по всей глубине, благодаря регулировке ширины захвата.

Навесной оборотный плуг серии "Вариант-Реверс"

Навесной оборотный плуг Вариант-Реверс в работе. Вид сбоку

Предназначен для гладкой пахоты без свальных гребней и развальных борозд на глубину 22 - 35 см.

Особенности и преимущества:

• Бесступенчатая регулировка ширины захвата, при которой автоматически устанавливается ширина передней борозды одинаковая с остальными.
• Простая регулировка угла установки плужных корпусов к стенке борозды оптимизирует линию тяги между трактором и плугом.
• Хороший оборот пласта, заделка растительных остатков, крошение почвы и отсутствие технологических простоев, связанных с забиванием плуга - обеспечиваются корпусами с полувинтовой поверхностью, увеличенным расстоянием между ними (113см), расположением их сбоку от рамы и расстоянием 75 см от рамы до дна борозды.
• Корпуса оснащены составными отвалами (состоят из крыла и груди отвала) и составными лемехами (состоят из ножа и состыкованного с ним долота).
• Благодаря плавному переходу от долота к отвалу, снижается тяговое усилие.
• Удобная регулировка лемеха относительно дна и стенки борозды.
• Раздельная регулировка наклона для каждой стороны плуга обеспечивает правильную установку право- либо левооборачивающих корпусов относительно почвы.
• Приближенный к трактору центр массы плуга разгружает тракторную навеску и улучшает продольную устойчивость трактора.
• Устройство для догрузки задних колес трактора существенно уменьшает пробуксовку.
• Запатентованное соединение навески плуга с реверсивным механизмом и рамой, рама в виде сварного треугольника из толстостенных профилей прямоугольного сечения, стойки корпусов из специальной высокопрочной стали и срезные предохранители на стойках - обеспечивают высокую прочность и безаварийность плуга.
• Гидропривод адаптирован к условиям эксплуатации в СНГ.

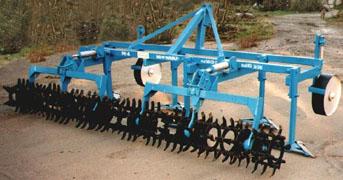

Рыхлитель навесной широколаповый с дробящими катками серии "УСПЕХ-КОМБИ"

Предназначен для одновременного рыхления и дробления почвы.
Рыхление почвы выполняется лапами, а дробление - установленными сзади рыхлителя катками, которые состоят из набора модулей, закрепленных попарно на консольных концах валов подшипниковой опоры.

Особенности и преимущества:

• Увеличенный до 85 см просвет под рамой и большое расстояние между стойками лап снижает забивание растительными остатками, а выполнение модуля из колец, связанных между собой по периферии, и отсутствие центрального вала в модуле уменьшают налипание земли и забивание катка.
• Усилие давления катка на почву регулируется пружинами. Шарнирное его крепление к раме обеспечивает копирование рельефа почвы.
• Повышенная прочность и надёжность при работе даже в тяжёлых условиях обеспечиваются пространственной рамой, стойками лап и валами из высокопрочной стали, срезными предохранителями для защиты стоек от поломок при наезде на препятствие, защитой подшипников катков от попадания пыли 4-мя манжетными и 2-мя лабиринтными уплотнениями.
• Ножи лап самозатачивающиеся, упрочнены твёрдым сплавом. Стык ножей накрыт долотом.

Полунавесные тяжёлые дисковые бороны серии "Авангард"

Высокая прочность и надёжность, бoльшая глубина дискования без увеличения тягового сопротивления, удобство и простота обслуживания обеспечиваются новыми техническими решениями

• Модульная конструкция дисковой секции. Модуль состоит из подшипникового узла, установленного между двух пар дисков. Каждая пара дисков закреплена на валу независимо друг от друга. Гайка, прижимающая диски к шейке вала, фиксируется от самоотвинчивания стопором. Валы увеличенного сечения изготовлены из закалённой легированной стали. Подшипниковый узел защищён от попадания пыли 4-мя манжетными и двумя лабиринтными уплотнениями.
• Установка сплошных либо вырезных дисков в любой их комбинации и смена дисков в кратчайшие сроки непосредственно в поле.
• Регулировка глубины дискования опорными колёсами.
• Возможность регулируемого увеличения нагрузки на диск передней секции до 200 кг.
• Бесступенчатая независимая регулировка угла установки дисков передней секции до 300, а задней до 250.
• Установка рыхлящей лапы для обработки зоны недокрытия между секциями.
• Складывание боковых секций без применения гидравлики.
• Возможность поворота бороны на 900 относительно трактора.
• Для борон моделей ТДБ-6Х и ТДБ-8Х – ступенчатая регулировка ширины захвата -для увязки тяговых возможностей трактора с глубиной и шириной дискования.
• Для борон модели ТДБ-8Х – ударопоглощающая подвеска боковых секций для копирования рельефа почвы.

Гидрофицированные культиваторы серии "КВИН" для обработки почвы в многолетних насаждениях
Культиватор КВ-3

Обеспечивают одновременную культивацию междурядья и двух полурядов. После прохода по смежным междурядьям почва вокруг стволов (штамбов) практически полностью обработана, что обеспечивается поворотом боковых рабочих органов, копирующих движение щупа. При этом исключаются повреждения стволов (штамбов) даже молодых растений, т.к. усилие срабатывания щупа при соприкосновении со стволом (штамбом) от 500 грамм.

Культиваторы серии "КВИН" могут оснащаться дополнительным оборудованием, что позволяет выполнять:
- чизелевание междурядья на глубину до 20 см без обработки почвы в рядах. Для этого достаточно снять выдвижные секции и заменить на рабочих органах остальные ножи для культивации (ширина захвата 63 см) на ножи для чизелевания (ширина захвата 24 см);

Культиватор агрегатируется с тракторами класса 1,4; 2 и 3.
Агрегат "трактор-культиватор" обслуживается одним трактористом и движется по оси междурядья со скоростью до 6,3 км/час.
Культиваторы выпускаются с 1990 года в соответствии с ТУ Украины.

Особенности и преимущества:

• Исключают ручной труд на прополке рядов.
• Обеспечивают поддержание междурядий и рядов в состоянии "чёрного пара" при высокой степени уничтожения сорной растительности.
• Привод поворотных секций - от гидросистемы трактора.
• Гидросистема культиваторов адаптирована к отечественным маслам и не требует особой очистки.
• Независимая работа правой и левой секций.
• Рабочий орган для обработки междурядий состоит из двух сменных самозатачивающихся ножей, стык которых накрыт долотом. Ножи и долотья наплавлены твёрдым сплавом.
• Рабочий орган для обработки рядов выполнен аналогично рабочему органу для междурядной обработки, а на конце ножа расположен самоустанавливающийся по ходу отпашной корпус, который частично отбрасывает почву из ряда в междурядье.
• Рама повышенной прочности и жёсткости, стойки из закалённой легированной стали, ножи и долотья, наплавленные твёрдым сплавом, запатентованные гидрораспределители, изготовленные из легированного высокопрочного чугунного проката, обеспечивают надёжность и длительный срок работы в самых тяжёлых почвенных условиях.

Гидрофицированные культиваторы серии "Лидер" для обработки почвы в садах


Обеспечивают одновременную культивацию междурядья и двух полурядов. После прохода по смежным междурядьям почва вокруг стволов практически полностью обработана, что обеспечивается поворотом боковых рабочих органов, копирующих движение щупа. При этом исключаются повреждения стволов даже молодых растений, т.к. усилие срабатывания щупа при соприкосновении со стволом от 300 грамм. Для нормальной работы культиватора высота расположения веток деревьев должна быть более 60 см.

Культиваторы серии "Лидер" могут оснащаться дополнительным оборудованием, что позволяет выполнять:
- чизелевание междурядья на глубину до 20 см без обработки почвы в рядах. Для этого достаточно снять выдвижные секции и заменить на рабочих органах остальные ножи для культивации (ширина захвата 63 см) на ножи для чизелевания (ширина захвата 24 см);
- кроме культивации междурядий и двух полурядов, еще и фрезерную обработку одного полуряда, для чего необходимо установить на выдвижной секции фрезу. Фреза с вертикальной осью вращения обеспечивает:
- измельчение обрабатываемой почвы;
- вынос из ряда в междурядье сорняков и их семян;
- разрушение (за несколько проходов) почвенных валов в приствольной зоне.
При работе фрезы усилие срабатывания на щупе не возрастает. Конструкция фрезы и работа привода гарантируют остановку фрезы при соприкосновении её ножей с непреодолимым препятствием. Работа культиватора с фрезерной секцией наиболее эффективна с тракторами класса 3 на скорости 4,5 км/час. Кроме работы в саду культиватор может использоваться как плоскорез-рыхлитель общего назначения.

Культиватор агрегатируется с тракторами класса 2 и 3 (на лёгких почвах - с тракторами МТЗ-82 и ЮМЗ-82).
Агрегат "трактор-культиватор" обслуживается одним трактористом и движется по оси междурядья со скоростью до 6,3 км/час.
Культиваторы выпускаются с 1990 года в соответствии с ТУ Украины.

Особенности и преимущества:

• Исключают ручной труд на прополке рядов.
• Обеспечивают поддержание междурядий и рядов в состоянии "чёрного пара" при высокой степени уничтожения сорной растительности.
• Запатентованные гидросистема и гидроаппараты культиваторов не загружают тракторный насос во время прохода секций между деревьями. Вследствие этого масло не перегревается даже при длительной работе, снижается износ тракторного насоса и гидрораспределителя.
• Привод поворотных секций и фрезы - от гидросистемы трактора.
• Гидросистема культиваторов адаптирована к отечественным маслам и не требует особой очистки.
• Независимая работа правой и левой секций.
• Рабочий орган для обработки междурядий состоит из двух сменных самозатачивающихся ножей, стык которых накрыт долотом. Ножи и долотья наплавлены твёрдым сплавом.
• Рабочий орган для обработки рядов выполнен аналогично рабочему органу для междурядной обработки, а на конце ножа расположен самоустанавливающийся по ходу отпашной корпус, который частично отбрасывает почву из ряда в междурядье.
• Рама повышенной прочности и жёсткости, стойки из закалённой легированной стали, ножи и долотья, наплавленные твёрдым сплавом, запатентованные гидрораспределители, изготовленные из легированного высокопрочного чугунного проката, обеспечивают надёжность и длительный срок работы в самых тяжёлых почвенных условиях.

Глубокорыхлитель "Эффект"
Объёмное рыхление междурядья на глубину до 60 см - технологический процесс, обеспечивающий оптимальный влаговоздушный обмен во взрыхленном слое:

• В несколько раз увеличивается пористость почвы.
• На 20% повышается водопроницаемость.
• Создаются условия для "всасывания" и накопления находящейся в воздухе влаги (даже при засухе - до 150 м3/га).
• В зоне рыхления увеличивается в 1,7 - 2 раза количество активных корней.
• Длительность агротехнического эффекта от объёмного рыхления - 4-5 лет.
• 20-ти летние наблюдения за результатом работы глубокорыхлителя, проведенные ИВиВ им. Таирова, показали устойчивое повышение урожайности винограда - на 7-10% в среднем за 5 лет после рыхления.
• При работе на склоновых землях глубокорыхлитель способствует предотвращению эрозионных процессов.
• Кроме того, по сравнению с глубокорыхлителем щелевого типа ("килифером"), удельные энергозатраты при рыхлении снижаются на 30%.

Плуг для обработки почвы в многолетних насаждениях с междурядьями 2,5-3,0 м

Предназначен для пахоты "всвал" или "вразвал" на глубину 15-20 см в междурядьях виноградников, пальметных садов и ягодников.
Пахота выполняется право- и левооборачивающими плужными корпусами, середину междурядья рыхлит широкозахватная лапа (захват 63 см).

Дополнительное оборудование, состоящее из комплекта башмаков, долотьев и ножей, позволяет выполнять:
-культивацию междурядья на глубину 10-15 см;
-чизелевание (рыхление) междурядий на глубину 15-25 см.
Дополнительное оборудование, состоящее из гидрофицированных боковых поворотных секций, позволяет выполнять межкустовую культивацию двух полурядов на глубину 8-12 см.

При переоборудовании плуга для выполнения:
- культивации и чизелевания (рыхления) междурядий достаточно демонтировать плужные корпуса и установить вместо них башмаки с лапами для культивации (долотья и ножи с захватом 63 либо 43,5 см) или чизелевания (долотья и ножи с захватом 24 см);
- межкустовой культивации достаточно смонтировать на раме плуга выдвижные гидрофицированные поворотные секции.
Работа поворотных секций аналогична работе поворотных секций Культиваторов серии "КВИН", обеспечивая ту же высокую степень обработки почвы в ряду.

Плуг агрегатируется с тракторами класса 1,4; 2 и 3.
Агрегат "трактор-плуг" движется (в зависимости от тяговых возможностей трактора):
-со скоростью 5,4-8,0 км/ч при пахоте и чизелевании;
-со скоростью 4,5-6,3 км/ч при одновременной междурядной и межкустовой культивации.

Плуг выпускается с 1993 года в соответствии с ТУ Украины.

Особенности и преимущества:

• Плужные корпуса (ширина захвата - 30 см) с полувинтовой поверхностью обеспечивают хороший оборот пласта и заделку сорной растительности.
• Автономные выдвижные поворотные секции для межкустовой обработки.
• Бесступенчатая (плавная) регулировка ширины захвата для работы в междурядьях от 2,5 до 3,0 м.
• Наглядность, легкость, удобство регулировок и переоборудования для различных вариантов сборок (пахота "всвал" либо "вразвал", культивация, чизелевание, либо межкустовая обработка).
• Увеличенный (до 80 см) просвет под рамой.
• Режущие части рабочих органов самозатачивающиеся, упрочнены твёрдым сплавом. Стык ножей накрыт долотом.
• Пространственная сварная рама из пустотелых прямоугольных профилей, стойки из высокопрочной легированной спецстали, срезные предохранители для предотвращения поломок при наезде на скрытое в почве препятствие - обеспечивают надежность, безаварийность и длительный срок эксплуатации даже при работе на тяжёлых почвах.

Машина для полосового плантажирования

В мировой практике (Франция, Германия) при подготовке почвы в питомниках и под посадку многолетних культур (виноград, сад) сплошная плантажная вспашка плугом заменена глубоким полосовым рыхлением по линии посадки с фрезерной обработкой поверхностного слоя почвы.

Главные преимущества полосового плантажирования по сравнению с плантажной вспашкой:

• В зоне рыхления не образуются пустоты, для устранения которых необходимо оседание почвы. Поэтому посадку можно производить через 2-3 недели после глубокого полосового рыхления, в то время, как после вспашки плантажным плугом требуется длительная пауза (6-8 месяцев) для того, чтобы почва успела слежаться (проседание почвы после посадки приводят к обрыву корней у саженца).
• Фрезерная обработка взрыхленной полосы образует выровненную мелкоструктурную поверхность, обеспечивающую оптимальные условия для развития растения и неповреждаемости почвенными комками места спайки привитых виноградных саженцев. Для аналогичной подготовки поверхности поля после пахоты плугом необходимо несколько проходов культиваторов и катков.
• Энергоёмкость полосового рыхления при плантажировании в несколько раз меньше, чем при пахоте плантажным плугом. Машина агрегатируется с тракторами кл. 3 (например Т-150; Т-150К, ДТ-75), не требуется специальный трактор (Т-100МГС, Т-130/1), с которым агрегатируется плантажный плуг.
• Не образуется плужная подошва, препятствующая свободному проникновению корней в необработанный почвенный горизонт, интенсивно рыхлятся нижние слои почвы.
• Значительно увеличивается водопроницаемость и влагоёмкость взрыхленной почвы, проникновение в неё воздуха и тепла.
• Создаётся подпочвенный слой, поглощающий содержащуюся в воздухе влагу и накапливающий её в горизонтах, где развивается основная масса корней, создаются благоприятные условия для ускоренного развития пяточного корня.
• Почва предохраняется от водной эрозии (особенно при посадке на склонах).
• Разработанная и выпускаемая НПФ "Наука" машина для полосового плантажирования, состоящая из специальной скобы цилиндроидной формы и расположенной за ней фрезерной секцией с автономным гидроприводом, полностью обеспечивает достижение всех изложенных выше преимуществ, обладает высокой прочностью и надёжностью при работе даже в условиях тяжёлых почв. Агрегат обслуживается одним трактористом.

Машина МП-0,8 для укладки на почву тёмной полиэтиленовой плёнки и прокалывания в ней отверстий
Агрегатируется с тракторами Т-25, Т-30, Т-40, МТЗ-80/82, ЮМЗ-80/82 и выполняет следующие операции:

• Формирование в почве сферическими дисками (1) двух канавок, обрамлённых с внешней стороны почвенными валиками.
• Раскатку полиэтиленовой плёнки, установленной на свободно вращающемся валу (2).
• Укладку и прижатие к дну канавок колёсами (3) (с резиновым ободом) боковых краёв плёнки.
• Присыпку щитками (4) боковых краёв плёнки почвой из внешних почвенных валиков.
• Прокалывание отверстий в плёнке пробойниками, установленными на игольчатых колёсах (5).

Подготовка к работе включает: регулировку расстояния между канавками в соответствии с шириной плёнки; установку рулона полиэтиленовой плёнки; закрепление конца плёнки на почве.

Предусмотрены регулировки: угла атаки и глубины хода сферического диска (1), расстановки дисков (1) по ширине, угла установки лопаток (4) к стенке канавки, расстояния по ширине между игольчатыми колёсами (5), глубины и ширины расстановки прижимных колёс (3) и щитков (4), для крепления на валу рулона плёнки различной шириной от 600 до 1400 мм.

Регулировки позволяют использовать машину при работе с различной шириной междурядий.

Машина МХП-0,8 для образования почвенного холмика, укладки на нём тёмной полиэтиленовой плёнки и прокалывания в ней отверстий
Машина агрегатируется с тракторами МТЗ-80/82, ЮМЗ-80/82 и выполняет следующие операции:

• Образование щитами (1) и холмообразователем (2) почвенного трапециевидного холмика.
• Раскатку полиэтиленовой плёнки, укладку её на холмик, прижатие к почве колёсами (3) (с резиновым ободом).
• Присыпку боковых краёв плёнки почвой окучниками (4).
• Прокалывание отверстий в плёнке пробойниками, установленными на перфораторе (5).

Имеется модификация МХПО-0,8 для одновременного укладывания под плёнкой шланга для капельного орошения.

Подготовка к работе включает в себя установку рулона плёнки, закрепление конца плёнки на почве, установку рулона шланга для капельного орошения (для модели МХПО), протягивание конца шланга через направитель и закрепление его на почве.

Предусмотрены регулировки: ширины установки, глубины, а также угла атаки щитов (1), скорости вращения холмообразователя (2), усилия прижима плёнки колёсами (3), расположение по ширине, глубине хода и углу атаки окучников (4), глубины хода перфоратора (5).
